當前位置：首頁>公司產品>平面二次包絡減速機>HWT直廓環面蝸桿減速機

HWT減速機-環面蝸桿減速機-球面蝸桿減速機

HWT直廓環面蝸桿減速機

HWT直廓環面蝸桿減速機的主要基本參數、技術要求、承載能力和選用方法。主要適用于冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。其使用條件為：兩軸交錯角為90°；蝸桿轉速不超過1500r/min；蝸桿中間平面分度圓滑動速度不超過16m/s；減速器工作的環境溫度為0～40℃，當環境溫度低于0℃或高于40℃時，潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

HWT直廓環面蝸桿減速機詳細內容介紹information

(1)適用范圍

HWT直廓環面蝸桿減速機的主要基本參數、技術要求、承載能力和選用方法。主要適用于冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。其使用條件為：兩軸交錯角為90°；蝸桿轉速不超過1500r/min；蝸桿中間平面分度圓滑動速度不超過16m/s；減速器工作的環境溫度為0～40℃，當環境溫度低于0℃或高于40℃時，潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

(2) 標記示例

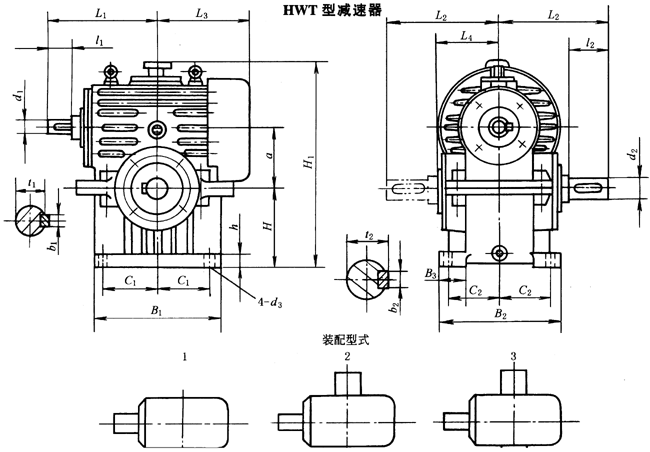

HWT型減速器外形、安裝尺寸及裝配型式JB/T7936—1999

型號	a	B₁	B₂	B₃	C₁	C₂	H	d₁	l₁	b₁	t₁	L₁
HWT100	100	250	220	50	100	90	140	28js6	60	8	31	220
HWT125	125	280	260	60	115	105	160	35k6	80	10	38	260
HWT160	160	380	310	70	155	130	200	45k6	110	14	48.5	340
HWT200	200	450	360	80	185	150	250	55m6	110	16	59	380
HWT250	250	540	430	100	225	180	280	65m6	140	18	69	460
HWT280	280	640	500	110	270	210	315	75m6	140	20	79.5	530
HWT315	315	700	530	120	280	225	355	80m6	170	22	85	590
HWT355	355	750	560	130	300	245	400	85m6	170	22	90	610
HWT400	400	840	620	160	315	260	450	95m6	170	25	100	660
HWT450	450	930	700	190	355	300	500	100m6	210	28	106	740
HWT500	500	1020	760	200	400	320	560	110m6	210	28	116	790

型號	d₂	l₂	b₂	t₂	L₂	L₃	L₄	H₁	h	d₃	油量/L	重量/kg
HWT100	50k6	82	14	53.5	220	220	120	374	25	16	7	69
HWT125	60m6	82	18	64	240	260	142	430	30	20	9	129
HWT160	75m6	105	20	79.5	310	320	177	530	35	24	18	175
HWT200	90m6	130	25	95	350	380	192	640	40	24	38	290
HWT250	110m6	165	28	116	430	440	230	765	45	28	55	490
HWT280	120m6	165	32	127	470	530	255	855	50	35	71	750
HWT315	130m6	200	32	137	500	555	260	930	55	35	95	1030
HWT355	140m6	200	36	148	530	590	300	1040	60	35	126	1640
HWT400	150m6	200	36	158	560	655	310	1225	70	42	170	2170
HWT450	170m6	240	40	179	640	705	360	1345	75	42	220	2690
HWT500	180m6	240	45	190	670	775	380	1490	80	42	275	3410

工況系數K_A

原動機	載荷性質	每日工作時間/h
原動機	載荷性質	≤0.5	>0.5～1	>1～2	>2～10	>10～24
電機	均勻，輕微沖擊，中等沖擊，強沖擊	0.80 0.90 1.10	0.90 1.00 1.20	1.00 1.20 1.30	1.20 1.30 1.50	1.30 1.50 1.75
多缸發動機	均勻，輕微沖擊，中等沖擊，強沖擊	0.90 1.05 1.25	1.05 1.15 1.40	1.15 1.40 1.50	1.40 1.50 1.75	1.50 1.75 2.00
單缸發動機	均勻，輕微沖擊，中等沖擊，強沖擊	0.95 1.10 1.30	1.10 1.20 1.45	1.20 1.45 1.55	1.45 1.55 1.80	1.55 1.80 2.10
